流動式攪拌車

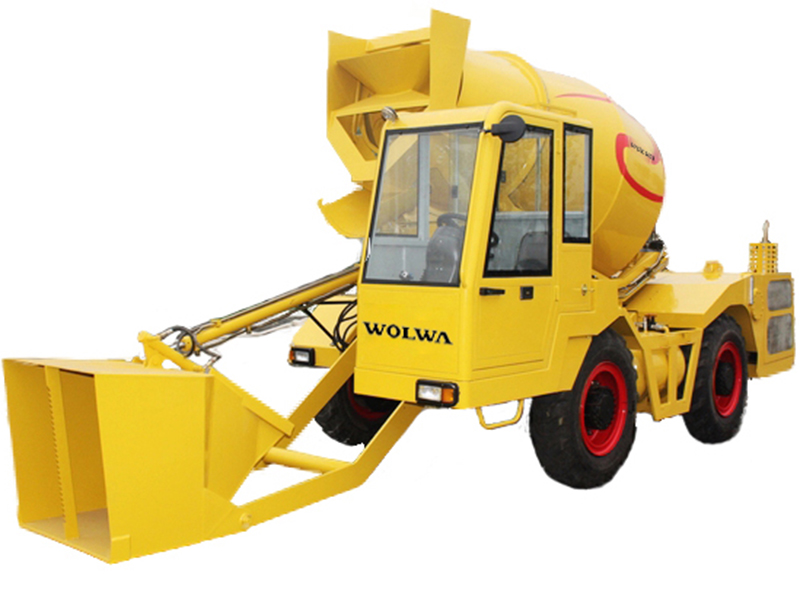

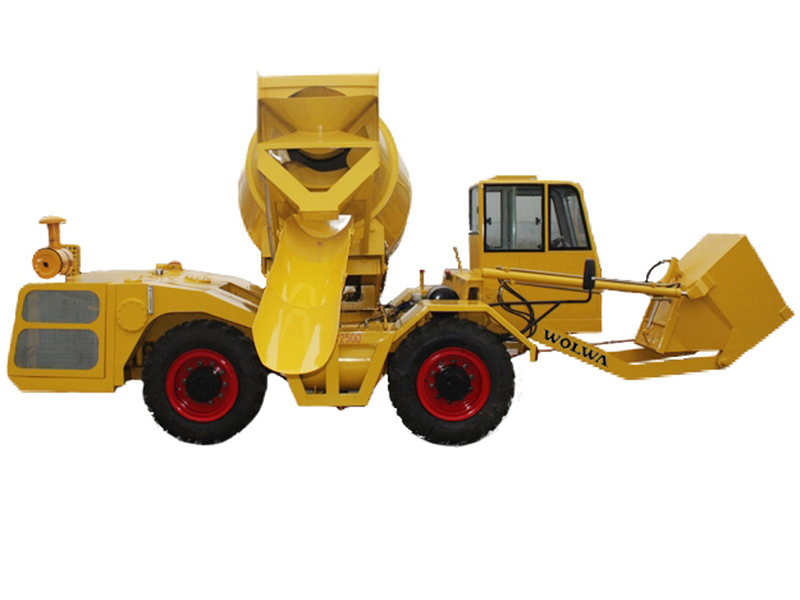

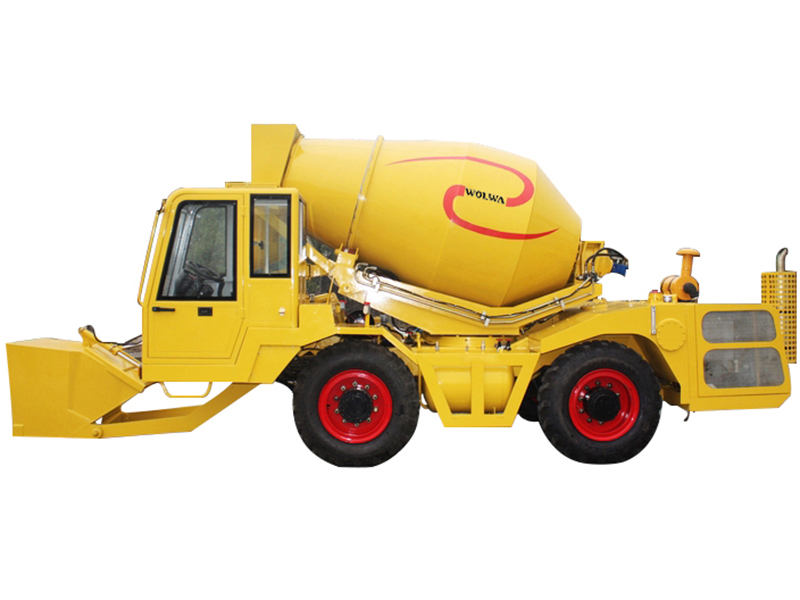

流動式攪拌車用來運送建筑用的混凝土的專用卡車；由于它的外形，也常被稱為田螺車。這類卡車上都裝置圓筒型的攪拌筒以運載混合后的混凝土。在運輸過程中會始終保持攪拌筒轉動，以保證所運載的混凝土不會凝固。

您可以電話聯系我們
400-086-1276

產品介紹
性能特點
技術參數
查看評論

流動式攪拌車簡介

流動式攪拌車攪拌裝置

攪拌裝置主要由攪拌筒及其輔助支撐部件組成。攪拌筒是混凝土的裝載容器，轉動時混凝土沿葉片的螺旋方向運動，在不斷的提升和翻動過程中受到混合和攪拌。在進料及運輸過程中，攪拌筒正轉，混凝土沿葉片向里運動，出料時，攪拌筒反轉，混凝土沿著葉片向外卸出。
葉片是攪拌裝置中的主要部件，損壞或嚴重磨損會導致混凝土攪拌不均勻。另外，葉片的角度如果設計不合理，還會使混凝土出現離析。
清洗系統的主要作用是清洗攪拌筒，有時也用于運輸途中進行干料拌筒。清洗系統還對液壓系統起冷卻作用。
全封閉裝置采用回轉密封技術，密封了攪拌車的進出料口，解決了傳統攪拌車水份蒸發、砂漿分層、砼料撒落、行車安全等系列問題。

流動式攪拌車主要技術參數

				GNJB50		GNJB100		GNJB200		GNJB250			GNJB350
	實際攪拌量		m³	0.5		1		2.0		2.5			3.5
	攪拌筒容量		m³	1.25		1.5		2.8		3.5			4.8
	傾斜角		⁰	16		16		16		16			16
	轉動速度		r/min	0-14		0-14		0-14		0-14			0-14
	轉動方向（從車后部向前觀察）		進料：順時針出料：逆時針
	攪拌筒葉片		兩組螺旋葉片及輔助葉片
	混凝土坍落度		mm		70-260
液壓傳動系統	油泵型號				CBF32		CBF-32		CBF-32		CBF-32	CBF-32
	馬達型號				BMS-80		BMS-100		BMS-100		BMS-100	BMS-125
	減速機型號/速比				HJ220
供水系統	供水形式				自帶供水機構
	水箱容量		L		200		300		400		450		500
底盤主要性能參數	發動機主要性能參數	型號			QC2105		YC4F55-T20		YC4D85Z-T21		YC4A125Z-T21		YC4A
		形式			直列水冷直噴二沖程柴油機		直噴式四沖程水冷柴油機		直噴式四沖程水冷柴油機		直噴式四沖程水冷增壓柴油機		直噴式四沖程水冷增壓柴油機

		氣缸數目			2		4		4		4		4
		排量	L		2.026		2.66		4.214		4.58		4.84
		額定功率	kw/r/min		28.6/2600		40/2650		60/2400		81/2300		92/2200
		最大扭矩	N.m/r/min		117.6/1820		160/1800-2000		265/1600-1800		450/1500-1700		450/1500-1700


	最大行駛速度		km/h		30		28		26		24		24
	最小轉彎直徑		m		5		7		8		8		8
	爬坡能力		％		30		24		24		24		22
	輪胎				7.50-16		7.50-16		8.25-16		9.00-20		10.00-20
質量參數	驅動形式				4*2		4*4		4*4		4*4		4*4
	整車裝備質量		kg		3650		4950		5850		6250		7000
	最大裝載質量				1500		3000		5500		6500		8000
	最大車輛總質量				5500		8200		11500		13000		158000
整車外形尺寸（長X寬X高）			mm		4950x1500x2400		5700x2100x2800		6200x2350x3000		6700x2400x3100		6860x2420x3150
