2014新型AJH-3型氧氣呼吸器校驗儀

氧氣呼吸器校驗儀用途

本儀器主要用于救護隊，對其各種氧氣呼吸器及其組件的性能進行檢查或校驗。也可用于其他方面對氣體壓力，流量的檢查。

氧氣呼吸器校驗儀技術參數：

1、壓力測量范圍：-100—0—+120mm水柱（-980—+1176pa）

壓力指示精度：2.5級

2、流量檢測范圍：大流量計100L/min；小流量計2升

流量指示精度：2.5級

測量比：1：10

3、手搖泵供氣量：（40次/min往復計）12L/min

4、定量供氣量：0-60L/min

5重量：（不包括附件和備件）8公斤

6外形尺寸：360×210×190mm

氧氣呼吸器校驗儀構造：

由上部測量單元和下部供氣單元兩大部分組成：

測量單元裝有：

1、2L/min的玻璃管轉子流量計

2、100L/min的玻璃管轉子流量計

3、-100—0—120mm水柱液體壓力計（能兼作氣壓抵抗全國注冊建筑師、建造師考試備考資料歷年真題考試心得模擬試題  器）

供氣單元裝有：

1、手搖供氣系統：手搖泵，單向閥，換向閥，手搖供氣接頭。

2、定量供氣系統：外接氧氣瓶接頭，減壓器，壓力表，流量閥，定量供氣接頭。

氧氣呼吸器校驗儀檢查呼吸器的整機及組件的十項性能：

1、呼吸器在正壓情況下的氣密程度。

2、呼吸器在負壓情況下的氣密程度。

3自動排氣閥的啟閉動作壓力

4自動補氣閥的啟閉動作壓力

5呼吸器定量供氧流量

6呼吸器的自動補給氧氣流量

7呼吸閥在負壓（吸氣）情況下的氣密程度

8吸氣閥在正壓（呼氣）情況下的氣密程度

9清凈的氣密程度

10清凈裝藥后的阻力

前五項是對呼吸器整機性能檢驗，后五項是對呼吸器重要部件檢修后的檢查。

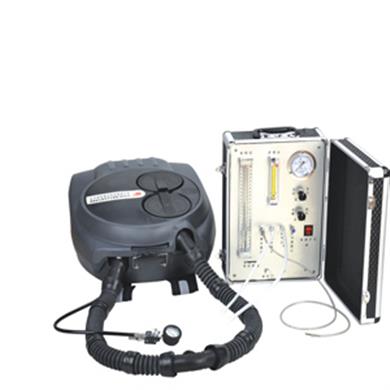

產品實物
